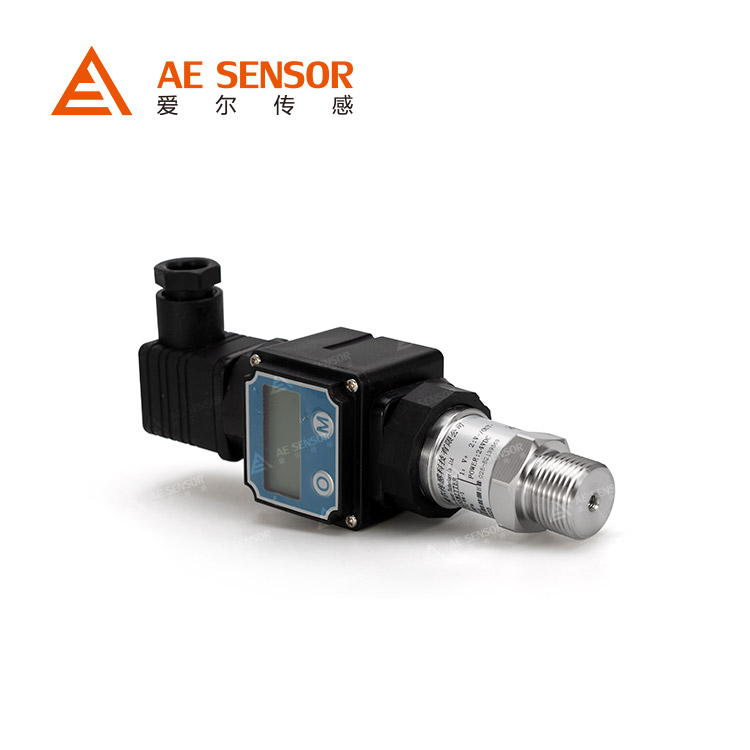

南京愛爾傳感生產的AE-T帶顯示壓力變送器采用美國進口傳感力敏芯片，配合高精度電子原件，經嚴格的工藝流程裝配而成。此數顯壓力傳感器采用就地數字顯示，安裝校驗方便。廣泛應用于石油、化工、電力、冶金、制藥、食品等多領域，是傳統的壓力表及壓力變送器的更新?lián)Q代產品。是您理想的壓力測量?jì)x表。

產品特點

性能規格
測量范圍	-100KPa~0～1KPa、100KPa、1MPa...100MPa
長期穩定性	≤±0.2%FS/年
綜合精度	≤±0.1%FS，0.25%FS，0.5%FS
過載壓力	≤10MPa 滿量程的200%	＞10MPa 滿量程的150%
環境溫度	-20 ... + 85°C;
介質溫度	-40 ... + 85°C;
補償溫度	-10 ... +70°C;
振動影響	機械振動頻率在20Hz～1000Hz內，輸出變化小于0.1%FS
零點溫度漂移	典型：±0.02%FS/℃	最大：±0.05%FS/℃
靈敏度溫度漂移	典型：±0.02%FS/℃	最大：±0.05%FS/℃

功能規格
測量介質	與316不銹鋼兼容的氣體或液體
供電電源	9-36VDC (一般24VDC)
信號輸出	模擬信號： 4...20mA，0-5V，1-5V
	數字信號： RS485，HART
絕緣電阻	大于2000MΩ (100VDC)
電氣保護	反極性保護 抗電磁干擾
響應時間	≤250 ms

物理規格
觸液材質	316L 不銹鋼
外殼材質	304不銹鋼
過程連接	M20*1.5，G1/2，其它螺紋可依據客戶要求設計
電器連接	赫斯曼插頭，防護等級IP65
重量	0.8KG

選型指南

產品名稱
AE-T	壓力變送器
	壓力類型
	G	表壓				L	負壓
	A	絕壓				C	復合壓
		測量范圍
		詳見量程范圍代碼表
			過程連接
			M1	M20*1.5外螺紋			M4	NPT3/8外螺紋
			M2	G1/4外螺紋			M5	NPT1/4
			M3	G1/2外螺紋			M6	客戶定制螺紋
				電氣連接
				J1	赫斯曼插頭		J2	直出線(默認直出線1米)
				J3	航空插頭		J4	外置點路(默認1米線)
				J6	客戶定制
					供電電源
					P1	9-36V(一般DC 24V)
					P2	12V DC
					P3	±15V DC
						信號輸出
						V1	1-5V	V4	4-20mA
						V2	0-10V	V5	0-5V
						V6	數字通訊（HART RS485）
							精度等級
							1	±0.1%FS
							2	±0.25%FS
							3	±0.5%FS
								附加功能
								A	一體現場顯示表頭
								G	壓力過載
								S	抗震性能
								Y	客戶定制
								G	標定數據
AE-T           -          G          -          3          -          M1          -          J2          -          P1          -          V1          -           1           -           C1725          選型舉例

說明: 可能存在無法對應的產品選型，具體請登錄公司網站g4489.com或者咨詢技術工程師025-52139569

量程范圍代碼表
G-表壓		A-絕壓		L-負壓		C-復合壓
代碼	量程	代碼	量程	代碼	量程	代碼	量程
1 2 3 4 5 6 7	0...100Kpa 0...1Mpa 0...3.5Mpa 0...17Mpa 0...35Mpa 0...60Mpa 0...100Mpa	8 9 10 11	0...100Kpa 0...500Mpa 0...1Mpa 0...3.5Mpa	12	0...-100Kpa...0	13	-100Kpa...10Mpa
99	客戶定制

選型提示
