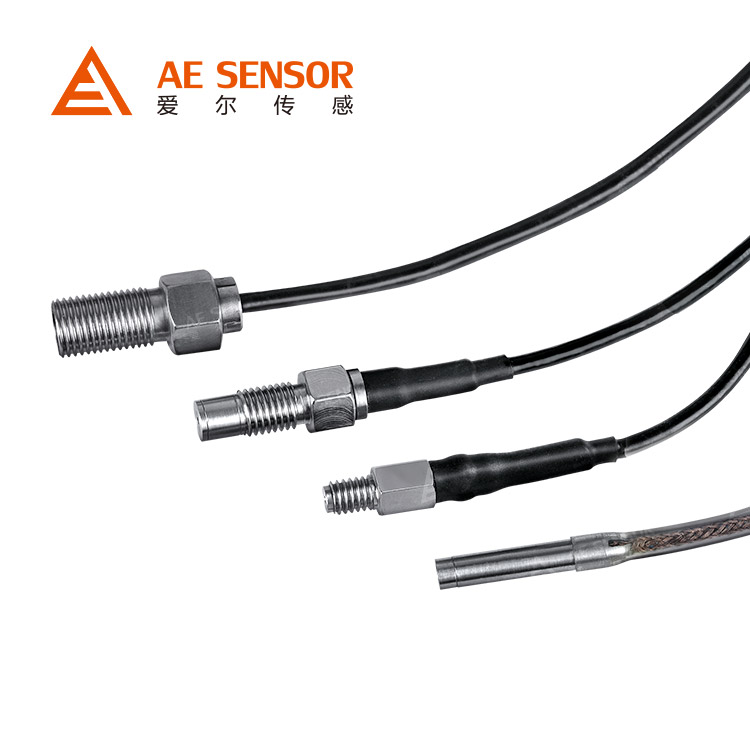

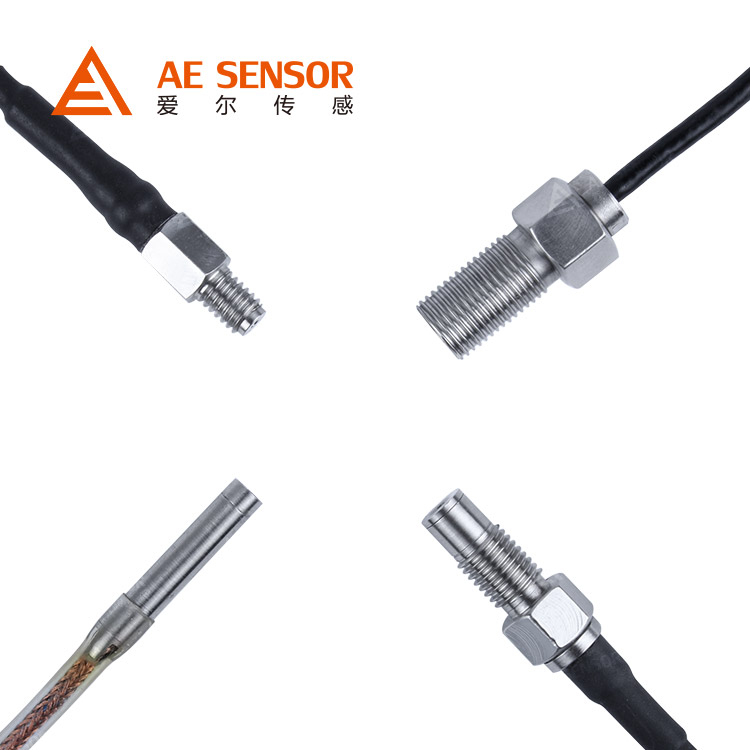

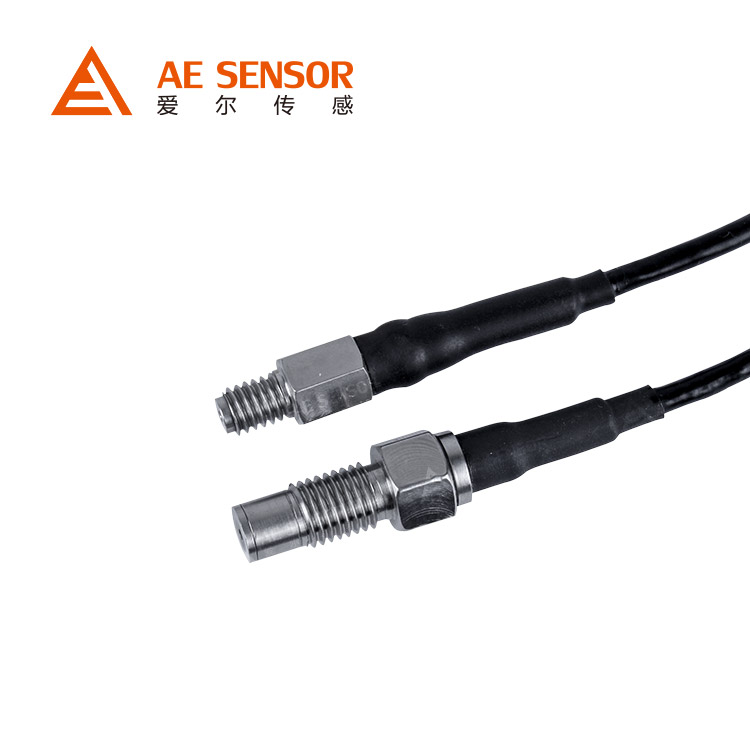

在空氣動力學研究、飛行器及發動機實驗、風洞實驗、流體力學及水工實驗、水輪機及水下兵器實驗、生物醫學應用，化爆或者核爆沖擊波等許多研究中出于對不改變被測流場或安放位置局限，或同時有動態頻響要求，必須原位測壓時，會(huì )對傳感器的外形尺寸有微型化的苛刻要求，以其在不干擾流場狀態情況下，復現脈動流場變化規律。AE-S微型高頻動態壓力傳感器系列為這些應用開發研制，標準信號輸出的變送器因受傳感器本體體積尺寸限制而采用分體式設計?？商娲鷩H同類型產品。

產品特點

◇ 量程范圍廣，從-100KPa～0～10KPa...6MPa...40MPa...60MPa間任意量程
◇ 體積小，高頻動態響應
◇ 動態壓力傳感器,微型壓力傳感器最小直徑為2.54mm，長度為3.77mm
◇ 精度高，最高可定制做到0.1%FS
◇ 溫度范圍寬，從低溫-40℃到高溫+120℃（特殊可到+175℃）
◇ 長期穩定性好，耐各種惡劣環境
◇ 固有頻率高：20KHz～2MHz
◇ 根據客戶要求可特殊定制

產品用途

◇ 空氣動力學研究
◇ 飛行器及發動機試驗
◇ 風洞試驗
◇ 流體力學及水工試驗
◇ 縮模試驗
◇ 水輪機及水下兵器試驗
◇ 生物醫學應用
◇ 化爆或核爆沖擊波

性能參數

性能規格
測量范圍	-100KPa~0~10KPa...200KPa...1MPa...60MPa
壓力類型	表壓、絕壓、負壓
長期穩定性	典型: ±0.1%FS、最大: ±0.2%FS/年
綜合精度	≤±0.25%FS、0.5%FS (綜合精度包括: 線性+重復性+遲滯)
過載壓力	2倍滿量程壓力 (其中100MPa的產品過壓為1.1倍滿量程壓力)
環境溫度	-20 ... +85℃
介質溫度	-40 ... +85℃ ，特殊可為-10℃~200℃
振動影響	≤±0.01%FS (X、Y、Z軸，200Hz/g)
負載電阻	≤(U-12)/0.02Ω
固有頻率	150KHz~2MHz
變送器頻響	0~1KHz~200KHz
上升時間	0~1mS~2μS
零點溫度漂移	典型: ±0.02%FS/℃、最大: ±0.05%FS/℃
靈敏度溫度漂移	±0.02%FS/℃、最大: ±0.05%FS/℃
分辨率	理論上無限小、通常1/100000

功能規格
測量介質	與316不銹鋼兼容的氣體或液體
供電電源	變送器供電: 12~36VDC (一般24VDC)、±15VDC開關電源或線性電源
	傳感器供電: 恒流: 1mA~4mA；恒壓: 5VDC~24VDC
信號輸出	模擬量: 4~20mA、1~5 V DC、0~10VDC、0~5V DC
	傳感器輸出: 1.5mV~15mV/V
絕緣電阻	100MΩ，500VDC
電氣保護	反極性保護，抗電磁干擾

物理規格
觸液材質	316L不銹鋼
外殼材質	304不銹鋼
過程連接	M5螺紋、M8螺紋、M10螺紋、其它螺紋可依據客戶要求設計
電器連接	外接放大電路，防護等級IP65
重量	0.5KG

選型指南

產品名稱
AE-S	微型高頻動態壓力傳感器/變送器
	壓力類型
	G	表壓				L	負壓
	A	絕壓				C	復合壓
		頻響范圍
		H1	0..1KHz..3KHz			H2	0...10KHz..20KHz
		H3	0...100KHz..200KHz			H4	客戶定制
			測量范圍
			詳見量程范圍代碼表
				過程連接
				M6	客戶定制螺紋
					電氣連接
					J5	分體式
						供電電源
						P1	9-36V(一般DC 24V)
						P2	12V DC
						P3	±15V DC
							信號輸出
							V1	1-5V	V4	4-20mA
							V2	0-10V	V5	0-5V
							V7	-10-10V	V8	傳感器信號輸出
								精度等級
								2	±0.25%FS
								3	±0.5%FS
									附加功能
									F1	水下爆破
									F2	平衡溫度200℃，最高2000℃
									Y	客戶定制
									C	標定數據
AE-S         -         G         -         H1         -         3         -         M6         -         J5        -        P1         -         V1         -         2          -          C1725          選型舉例
