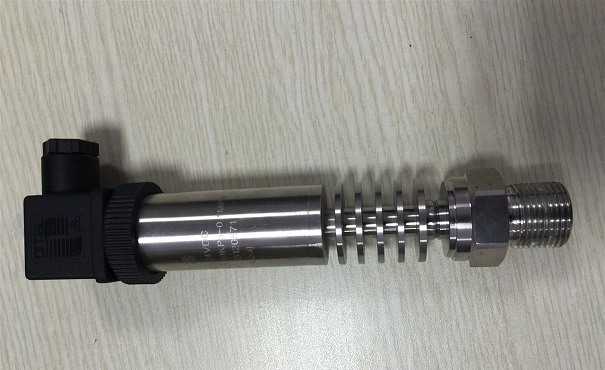

在使用微型壓力傳感器之前，我們首先要了解它的組成結構，了解整體的結構之后才能幫助我們更好地對它進行使用，它的結構主要包括敏感元件、轉換元件、以及測量電路等等，正是因為有了這些結構，才能讓傳感器發揮出應有的效果。在文章中，小編就針對微型壓力傳感器的組成結構，以及安裝它的技巧這兩方面來給大家做一個詳細的介紹，一起來文章中看一看吧！
微型壓力傳感器的組成結構：
1、敏感元件
在微型壓力傳感器中，主要作用是感受被測量的變化 ,同時將被測量變換成易于變換成電量的某一中間變量。如膜片式壓力傳感器 ,它的敏感元件是一個彈性膜片，其作用是將壓力信號轉變?yōu)槟て淖冃?，為下一步電信號的輸出做準備?/span>
2、轉換元件
微型壓力傳感器通過轉換元件將敏感元件輸出的中間非電量轉換為可以被傳感器利用的電量。它主要是利用某些物理的、化學的或生物的效應等來達到這一目的。
如微型壓力傳感器的轉換元件 ,它利用電阻應變效應， 也就是金屬導體或半導體的電阻隨著它所受機械變形的大小而發生變化的原理 ,將彈性膜片的變形轉換為電阻值的變化。
3、測量電路
轉換元件輸出的電量常常難以直接進行顯示、記錄和處理， 需要將其進一步變換成可直接利用的電信號，完成這一功能的是測量電路。
如應變式壓力傳感器中的測量電路是橋式電路， 它可以將應變片輸出的電阻值轉換成一個電壓信號 ,經放大后即可推動記錄裝置和顯示儀表的工作。
安裝微型壓力傳感器的技巧：
1、在設計和安裝加載裝置時，加載力的作用線應與微型壓力傳感器的應力軸重合，以大程度地減小傾斜載荷和偏心載荷的影響。
2、如果使用單個微型壓力傳感器，則其底座的安裝平面應通過梯度儀調節至水平。如果同時使用多個微型壓力傳感器進行測量，則其基座的安裝表面應保持在一個水平面內，以確保每個微型壓力傳感器承受基本相同的力。
3、微型壓力傳感器的安裝底面應整潔干凈，不應有油污或膠膜。安裝基座應具有足夠的強度和剛度，通常高于微型壓力傳感器本身的強度和剛度。
4、為了防止化學腐蝕，在安裝過程中應將凡士林涂在微型壓力傳感器的外表面。微型壓力傳感器不得在陽光和溫度變化劇烈的環境中使用。
5、為了防止大電流直接流過微型壓力傳感器主體，從而損壞微型壓力傳感器，在安裝微型壓力傳感器之后不得進行焊接操作。
綜上所述，在看完文章之后，大家對于微型壓力傳感器這一裝置應該都有了一個詳細的了解，在對它進行使用的時候，大家要注意使用正確的方法，以免傳感器受到損壞。
